Серия Blauberg RSKE

Применение

• Предназначены для применения в системах противодымной защиты зданий и сооружений различного назначения с целью удаления продуктов горения из помещений поэтажных коридоров, холлов, тамбуров и т. п.
• Клапаны могут применяться в качестве дымовых согласно требованиям ДБН В.1.1-7 в системах аварийной противодымной вентиляции для удаления дыма при пожаре с целью обеспечения эвакуации людей из здания на начальной стадии пожара, который возник в одном из помещений.
• Предел огнестойкости клапана противопожарного дымового универсального серии RSKE/RSKM составляет не менее 180 мин (Е 180) при температуре 600 °С.

Управление и модификации

• По типу управления существует 2 модификации (с электромагнитом и с электроприводом разной конфигурации):

КЛАПАН С ЭЛЕКТРОМАГНИТОМ (220/24 В)

• Клапан открывается при подаче питания на электромагнит с помощью пружины, после чего концевой выключатель размыкает цепь и отключает электромагнит от питающей сети. Время питания электромагнита не должно превышать 2 секунд. В охранное (закрытое) положение клапан приводится вручную с помощью ручки. Клапан с электромагнитом оборудован кнопкой для тестирования исправности агрегата.

КЛАПАН С ЭЛЕКТРОПРИВОДОМ (230 ИЛИ 24 В) И ВОЗВРАТНОЙ ПРУЖИНОЙ

• Заслонки автоматически устанавливаются в нормальное (закрытое) положение при подаче на электропривод напряжения питания. При сигнале пожарной тревоги электропривод обесточивается, и его возвратная пружина переводит клапан в открытое положение. Электропривод оборудован контактной группой, сигнализирующей о его конечных положениях. Возможно ручное управление клапаном, а также фиксирование его в любом положении. Разблокировка осуществляется либо в ручную шестигранным ключом, либо автоматически при подаче питания.

КЛАПАН С ЭЛЕКТРОПРИВОДОМ (230 ИЛИ 24 В) И ДВУХПРОВОДНЫМ УПРАВЛЕНИЕМ

• Перевод заслонки клапана в положение "Открыто" или "Закрыто" производится посредством внешнего управляющего сигнала, передающего "фазу" напряжения питания с одного контакта привода на другой. Электропривод оборудован контактной группой, сигнализирующей о его конечных положениях. Возможно ручное управление клапаном с помощью шестигранного ключа.

Конструкция

• Корпус клапана изготавливается из оцинкованной стали толщиной 1,5 мм.
• Клапаны изготавливаются в стенном или канальном исполнении и имеют один или два присоединительных фланца, в зависимости от типа исполнения.

Монтаж

• Клапаны не предназначены для установки в воздуховодах и каналах помещений с категорией пожаровзрывоопасности А и Б, в местных вытяжных системах, предназначенных для удаления пожаровзрывоопасных смесей, а также в системах, содержащих среды, агрессивность которых по отношению к углеродистым сталям обыкновенного качества выше агрессивности воздуха, в средах, содержащих липкие и волокнистые материалы.
• Противопожарные клапаны предназначены для установки только в тех системах, которые регулярно очищаются для предотвращения образования горючих отложений.

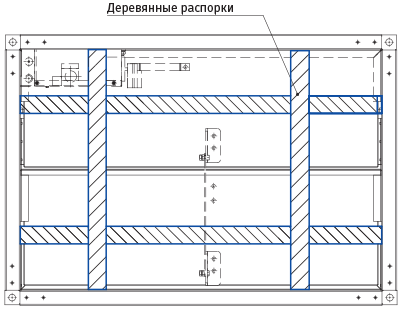

• Монтаж клапана в противопожарной ограждающей конструкции выполняется согласно ДБН В.1.1-7-2003. Огнестойкость уплотнения должна быть не ниже огнестойкости ограждающей конструкции. При подготовке клапана к монтажу целесообразно распереть корпус клапана деревянными распорками для предотвращения возможных перекосов, скручивания или нарушений геометрии корпуса, которые могут привести к защемлению створки и в конечном итоге к потере функциональности клапана.

• После обмуровки клапана в дымовой шахте, противопожарной стене или перекрытии и полного затвердения (фиксации) уплотнения деревянные распорки снять, при этом створка должна открываться свободно, без трения.
• Заземлить клапан, подключить электромагнит или электропривод (в зависимости от модификации) к автоматической системе пожаротушения, провести тестирование срабатывания клапана.
