Серия Blauberg FPRD

Клапаны регулирования давления противопожарные

Применение

Клапаны избыточного давления FPRD используются в системах противопожарной вентиляции для регулирования разницы давлений, соответствующих требованиям ДСТУ EN 12101-6:2015 «Системы противодымной защиты. Часть 6. Технические требования к системам по созданию разницы давлений» (EN 12101-6:2005, IDT; EN 12101-6:2005/AC:2006, IDT).
При расчете систем подпора воздуха учитываются утечки воздуха через открытые двери, отверстия и другие неплотности, при их закрытии разница давлений между защищенным объемом (холлы, лестничные клетки, лифтовые шахты и т.п.) и зоной возникновения пожара может достигать критического значения.
Для регулирования разницы давлений в указанных объемах и свободного открывания дверей на пути эвакуации (нормированное усилие на ручке — не более 100 Н) необходимо предусмотреть клапан FPRD.
Устройство выполняет двойную функцию:
• регулирование избыточного давления — клапан автоматически открывается при образовании разницы давлений;
• противопожарного, огнезадерживающего клапана, предотвращающего попадание дымовых газов в защищаемые объемы.

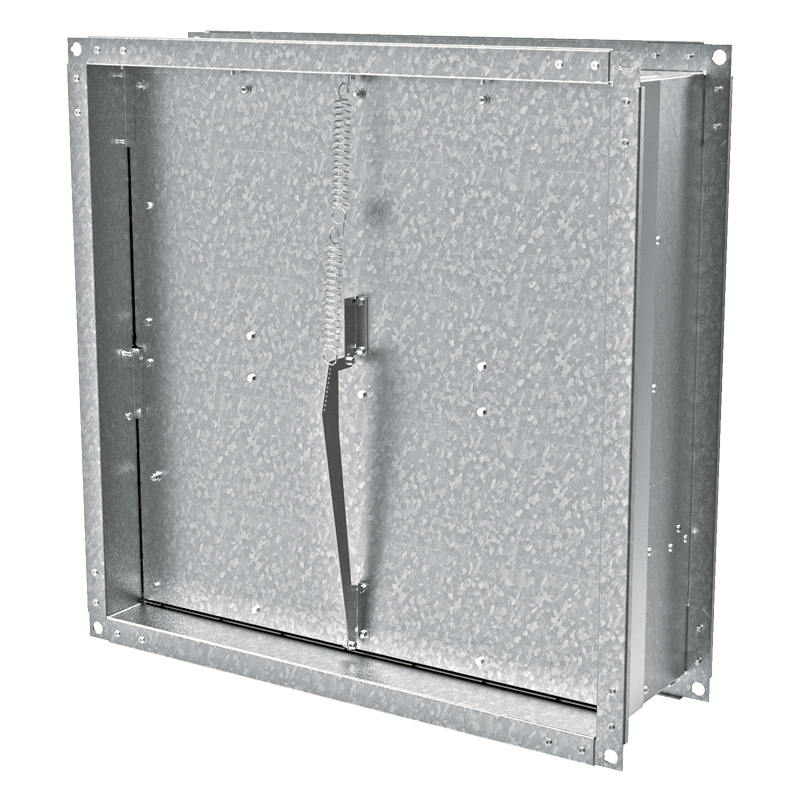

Конструкция

Клапан изготавливается из оцинкованной (общепромышленное исполнение) или нержавеющей стали (коррозионно-стойкое исполнение) в зависимости от потребности. Внутри корпуса установлена заслонка поворотного типа из термостойкого материала. Роль регулировочного элемента выполняет пружинный механизм, установленный непосредственно в корпусе клапана.
Изделие может изготавливаться в варианте с двумя фланцами с возможностью непосредственной установки в воздуховод или с одним фланцем для монтажа в стеновое перекрытие.
Изделие FPRD может эксплуатироваться в условиях умеренного и холодного климата.

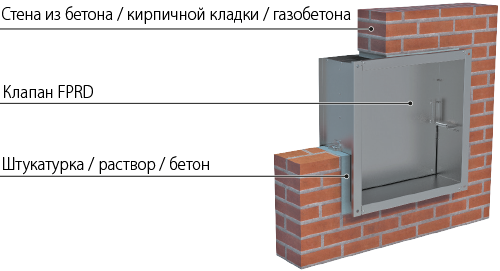

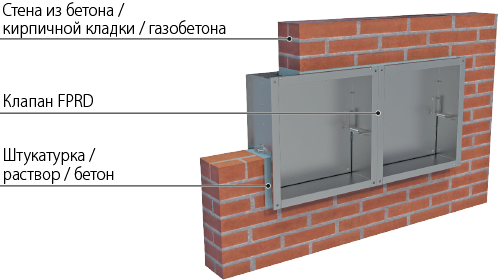

Монтаж

Клапан следует устанавливать только в вертикальном положении, при этом ось заслонки должна быть параллельна полу, а регулировочный элемент следует размещать вне зоны движения пластин. Перед монтажом следует проверить целостность клапана и его работоспособность: заслонка должна свободно открываться и закрываться без заеданий и трения. Расстояние от корпуса клапана до стены или потолка должно составлять не менее 75 мм, а при монтаже в противопожарную перегородку заслонка в закрытом положении должна полностью находиться внутри конструкции.
