Серия Blauberg BSK...1A

Нормально открытый огнезадерживающий канальный клапан с плавкой вставкой и обратной пружиной

Клапан противопожарный предупреждает распространение дыма и огня через воздуховоды систем вентиляции и кондиционирования воздуха при пожаре.
Устанавливается в проходах вентиляционных каналов, проходящих через противопожарные стены и потолки. Предел огнестойкости согласно EN 1366-2 и ДСТУ Б.В.1.1-4-98 (Украина) составляет ЕIS 60 или ЕIS 120.

Клапан противопожарный всегда встраивается так, чтобы спусковой механизм и контрольное отверстие находились на легкодоступной стороне стены или потолка. Таким образом обеспечивается контроль термического спускового механизма и ее внутренней части.
Разрешено встраивать клапан в стены из кирпича, бетона или гипсовые плиты с соответствующим пределом огнестойкости.
Для сохранения формы при монтаже рекомендуется применять деревянные подпорки, которые препятствуют деформации корпуса.

Применение деревянных подпорок при монтаже

Ремендуемые положения клапана

Не допускается устанавливать клапан:
• в воздуховодах помещений категорий А и Б взрывопожарной и пожарной опасности согласно НАПБ 03.002;
• в воздуховодах местных удалителей взрывопожароопасных смесей;
• в системах, которые не поддаются периодической очистке согласно установленному регламенту для предотвращения появления горючих отложений.

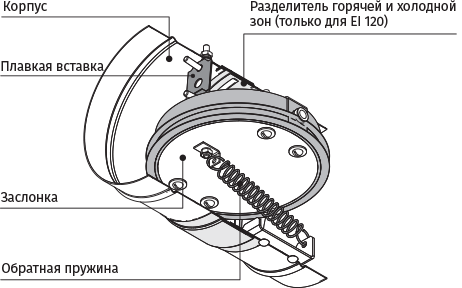

Клапаны серии BSK выполнены в общепромышленном исполнении с минимизированной элементной базой и использованием низколегированной оцинкованной стали. Лопатка выполнена из огнестойкого материала (вермикулит) и термовспучивающегося огнестойкого уплотнения.
Канальный тип подразумевает наличие у корпуса двух присоединительных патрубков для встраивания в вентиляционный канал (систему воздуховодов).

Клапаны серии BSK...1A оснащены механическим приводным устройством с плавкой вставкой и возвратной пружиной.
В охранном положении клапан противопожарный открыт. Приведение клапана в рабочее положение осуществляется при срабатывании плавкой вставки на повышение температуры. В случае пожара при температуре 72 °С расплавится термоэлемент, и пружина приведет лопатку в закрытое положение.
