Серия Blauberg Axis-Jet-CI

Осевые струйные вентиляторы для вентиляции крытых паркингов. Температуры перемещаемой среды: в постоянном режиме работы – до +55 °C; в режиме дымоудаления: 300-400 °C – 2 ч.

Применение

Осевые струйные вентиляторы Axis-Jet-CI предназначены для общеобменной вентиляции подземных и полуоткрытых паркингов, проветривания туннелей, обеспечения отвода дыма в случае пожара, являясь частью системы дымоудаления. Создают высокоскоростную струю для перемещения воздуха в нужном направлении.
Температуры перемещаемой среды: в постоянном режиме работы до +55 °C; в режиме дымоудаления: 300 °C/2 часа и 400 °C/2 часа.
Вентиляторы с классом огнестойкости 200 °С/2 часа могут быть изготовлены по отдельному заказу.

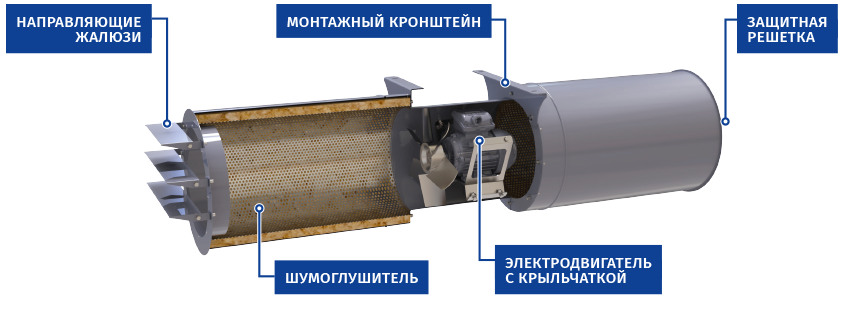

Конструкция

Корпус вентилятора изготовлен из стали и имеет полимерное покрытие.
Внутри корпуса установлены кронштейны для крепления двигателя, выполняющие функцию направляющего аппарата, который равномерно распределяет поток воздуха, тем самым улучшая аэродинамические характеристики вентилятора. Вентилятор имеет шумоизоляцию, выполненную слоем минеральной ваты.

Монтаж

Вентиляторы Axis-Jet-CI монтируются горизонтально под потолком с помощью монтажных кронштейнов, входящих в комплект поставки и установленных на корпусе.

Крыльчатка

Динамически сбалансированная крыльчатка изготовлена из литого алюминиевого сплава (для вентиляторов систем дымоудаления) или из укрепленного стекловолокном полиамида (для вентиляторов общепромышленного применения).
Реверсивные вентиляторы оборудованы 100 % реверсивной крыльчаткой, работающей в обоих направлениях.

Варианты исполнения

Однонаправленные односкоростные (U);
Однонаправленные двухскоростные (U);
Реверсивные односкоростные (R);
Реверсивные двухскоростные (R).

Двигатель

Трехфазный асинхронный двигатель с короткозамкнутым ротором установлен в корпусе вентилятора. Класс защиты двигателя – IP55. Конструкция двигателя обеспечивает работу вентилятора в системах дымоудаления и/или общеобменной системе вентиляции в однонаправленном или реверсивном режиме. Двигатели рассчитаны на напряжение сети 400 В и частоту сети 50 Гц.
